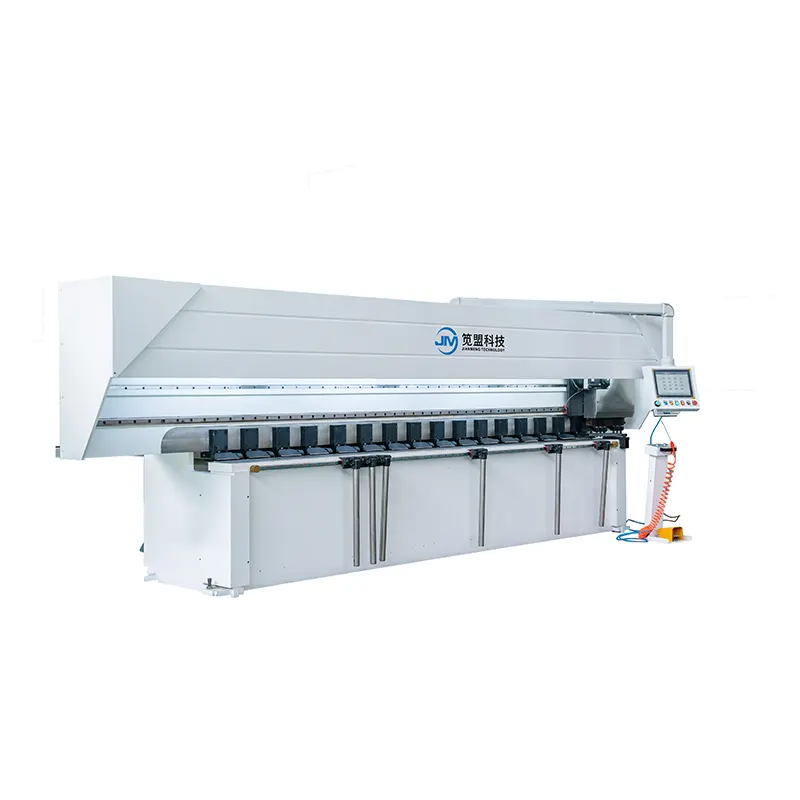

Вертикальний високошвидкісний V-різальний верстат є одним із найбільш продаваних верстатів для нарізання канавок від китайського виробника професійних верстатів для нарізання V-подібних канавок JM. Вертикальна високошвидкісна V-різальна машина є стабільною та надійною під час обробки.
Китайський виробник верстатів для нарізання V-подібних канавок JM у Китаї надає вертикальні високошвидкісні верстати для V-різання найкращої якості, загальна жорсткість хороша, а деформація невелика.
1. Конструкція рамного типу, з'єднана високоміцним болтом.
2. Інтегрована операційна платформа, високочастотне гартування поверхні, висока твердість, відсутність слідів при обробці дзеркальних пластин.
3. Фіксовані притискні лапки та задні притискні лапки розташовані по черзі рівномірно та щільно.
4. Задня планка вертикальної високошвидкісної V-різальної машини приводиться в рух подвійним гвинтовим стержнем і подвійною напрямною рейкою, що забезпечує стабільну роботу та точне позиціонування.
технологічність | Довжина обробки | 2500 мм | 3200 мм | 4000 мм | 6000 мм |
Ширина обробки | 1250/1500 мм | 1250/1500 мм | 1250/1500 мм | 1250/150 мм | |
Товщина обробки | 0,4-5,0 мм | 0,4-5,0 мм | 0,4-50 мм | 0,4-50 мм | |
Мінімальна відстань до краю | 8 мм | 8 мм | 8 мм | 8 мм | |
Швидкість обробки | Портальний (вісь X) | 0-120 м/хв | 0-120 м/хв | 0-120 м/хв | 0-120 м/хв |
Переміщення тримача інструменту (вісь YI). | 0-60 м/хв | 0-60 м/хв | 0-60 м/хв | 0-60 м/хв | |
Рухоме затискання (вісь Y2) | 0-60 м/хв | 0-60 м/хв | 0-60 м/хв | 0-60 м/хв | |
Тримач інструменту (вісь Z) вгору і вниз | 0-10 м/хв | 0-10 м/хв | 0-10 м/хв | 0-10 м/хв | |
Точність обробки | Повторна помилка позиціонування осі позиціонування | 0,015 мм | 0,015 мм | 0,015 мм | 0,015 мм |
Мінімальна роздільна здатність осі позиціонування | 0,001 мм | 0,001 мм | 0,001 мм | 0001 мм | |
Таблиця | Площиність столу | ±0,03 мм | ±0,03 мм | ±0,03 мм | ±0,03 мм |
Зовнішня
|
Довжина | 4400 мм | 5100 мм | 5900 мм | 7900 мм |
Ширина обробки | 2000/2250 мм | 2000/2250 мм | 2000/2250 мм | 2000/2250 мм | |
Висота | 1550 мм | 1550 мм | 1550 мм | 1550 мм |
- Система ЧПК з великим сенсорним екраном: Taiwan Superior
- Гідравлічна система управління: Janpan Yuken
- Серводвигун: Taiwan Superior
- Планетарний редуктор: Taiwan Liming
- Безконтактний перемикач: Японія Omron
- Одинарний/подвійний повітряний перемикач: France Schneider
- Контактор змінного струму: France Schneider
- Кнопка: Франс Шнайдер
- Елемент ущільнення циліндра: Japan Valqua
- Теплове реле: France Schneider
- Мікрореле: Франс Шнайдер
- Автоматичний вимикач: France Schneider
- Важка лінійна напрямна рейка: Тайвань TBI
- Верстатний кабель: Німеччина Igus
Наша вертикальна високошвидкісна V-різальна машина має високий рівень використання в багатьох галузях, таких як:
- Обробка нержавіючої сталі
- Архітектурне оздоблення
- Ванна кімната
- Кухня
Q: Скільки виробничих ліній на вашому заводі?
A: У нас є 6 виробничих ліній для виробництва вертикальних високошвидкісних верстатів для довбання канавок одночасно, що є далеко попереду в галузі довбання канавок.
З: Де знаходиться ваша компанія?
A: Taixing, Цзянсу, Китай
Q: Якщо OEM є прийнятним?
A: Так.
